华三SFP28 25G光缆线缆 , SFP-25G-D-AOC-20M , 华三25G光缆线缆 , 25G光缆线缆 , 线缆长度20m, 传输速率 25Gbps
H3C Transceiver Modules,H3C SFP-25G-D-AOC-20M,SFP28光缆,华三25G长度为20m光缆- 型号SKU:SFP-25G-D-AOC-20M
- 设备品牌:华三(H3C)
- 传输速率:25Gbps
- 线缆长度:20m
- 产品类型:光缆线缆
- 所属系列:SFP28光缆
- 采购电话:010-86462600
- 模块选择AOC-20M-DT
产品资料下载
加入交换机小圈 Https://q.jhj.cn 获得更多资源
华三SFP28 25G光缆线缆 , SFP-25G-D-AOC-20M , 华三25G光缆线缆 , 25G光缆线缆 , 线缆长度20m, 传输速率 25Gbps
8 SFP28模块
8.1 SFP28光模块
8.1.1 外观图
图8-1 SFP28光模块外观示意图
8.1.2 具体型号及规格
SFP28光模块的传输速率为25Gbps,采用LC连接器。
表8-1 SFP28光模块属性(1)
对外型号 |
中心波长(nm) |
Fiber Mode |
光纤直径(µm) |
模式带宽(MHz*km) |
传输距离 |
SFP-25G-SR-MM850 |
850 |
MMF |
50/125 |
2000 |
70m |
4700 |
100m |
||||
SFP-25G-SR-MM850-H |
850 |
MMF |
50/125 |
2000 |
70m |
4700 |
100m |
||||
SFP-25G-LR-SM1310 |
1310 |
SMF |
9/125 |
– |
10km |
*SFP-25G-LR-SM1310-I |
1310 |
SMF |
9/125 |
– |
10km |
SFP-25G-CSR-MM850 |
850 |
MMF |
50/125 |
2000 |
200m |
>3500 |
300m |
||||
>5500 |
400m |
表8-2 SFP28光模块属性(2)
对外型号 |
接口指标(dBm) |
|
输出光功率 |
接收光功率 |
|
SFP-25G-SR-MM850 |
-8.4~+2.4 |
-10.3~+2.4 |
SFP-25G-SR-MM850-H |
-8.4~+2.4 |
-10.3~+2.4 |
SFP-25G-LR-SM1310 |
-7~+2 |
-13.3~+2 |
*SFP-25G-LR-SM1310-I |
-7~+2 |
-13.3~+2 |
SFP-25G-CSR-MM850 |
-6.4~+2.4 |
-10.3~+2.4 |
8.2 SFP28电缆
8.2.1 外观图

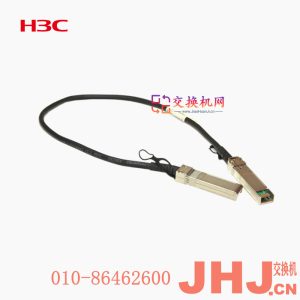

图8-2 SFP28电缆外观示意图
8.2.2 具体型号及规格
表8-3 SFP28电缆属性
对外型号 |
线缆长度 |
传输速率 |
SFP-25G-D-CAB-1M |
1m |
25Gbps |
SFP-25G-D-CAB-1M-A |
1m |
|
SFP-25G-D-CAB-2M-A |
2m |
|
SFP-25G-D-CAB-3M |
3m |
|
SFP-25G-D-CAB-3M-CM |
3m |
|
SFP-25G-D-CAB-3M-A |
3m |
|
SFP-25G-D-CAB-4M-A |
4m |
|
SFP-25G-D-CAB-5M |
5m |
|
SFP-25G-D-CAB-5M-A |
5m |
|
SFP-25G-D-ACC-7M |
7m |
|
SFP-25G-D-ACC-10M |
10m |
8.3 SFP28光缆
8.3.1 外观图

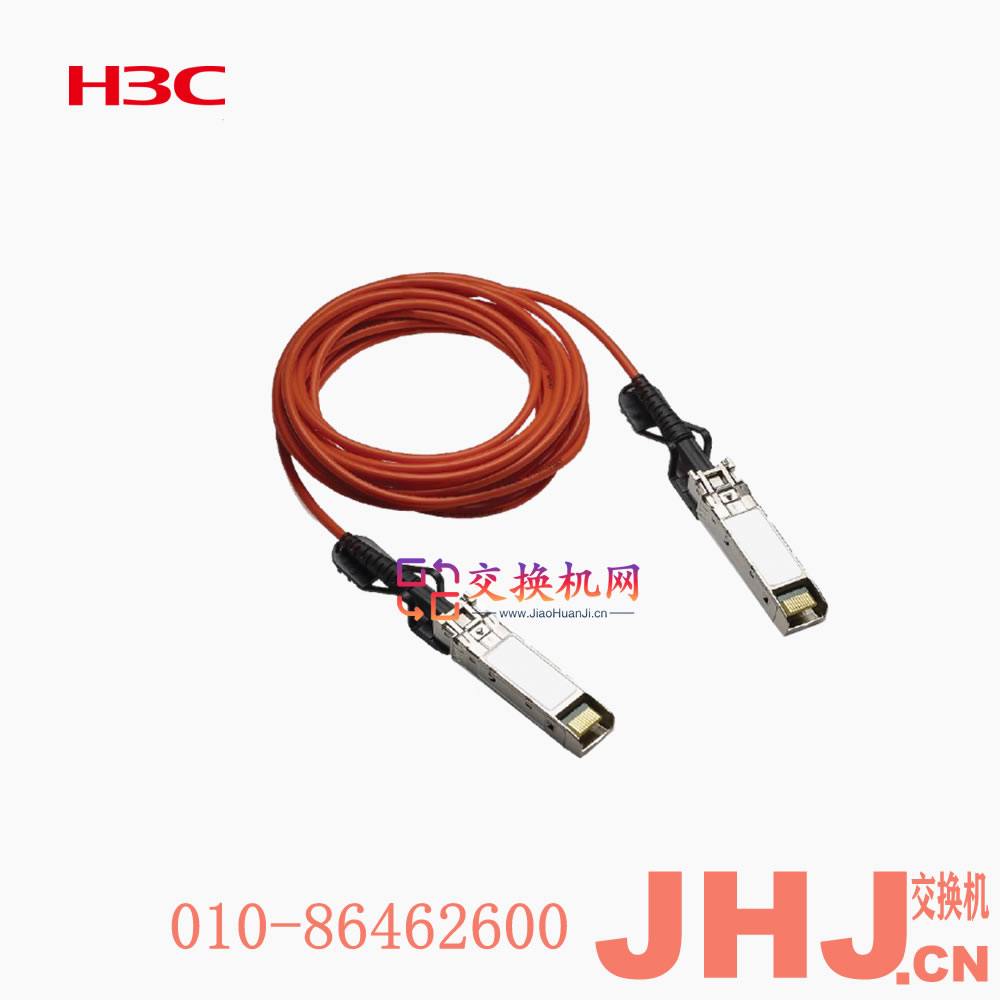

图8-3 SFP28光缆外观示意图
8.3.2 具体型号及规格
表8-4 SFP28光缆属性
对外型号 |
线缆长度 |
传输速率 |
SFP-25G-D-AOC-3M |
3m |
25Gbps |
SFP-25G-D-AOC-5M |
5m |
|
SFP-25G-D-AOC-5M-H |
5m |
|
SFP-25G-D-AOC-5M-DG |
5m |
|
SFP-25G-D-AOC-5M-DT (已停售) |
5m |
|
SFP-25G-D-AOC-7M |
7m |
|
SFP-25G-D-AOC-7M-H |
7m |
|
SFP-25G-D-AOC-7M-DG |
7m |
|
SFP-25G-D-AOC-7M-DT (已停售) |
7m |
|
SFP-25G-D-AOC-10M |
10m |
|
SFP-25G-D-AOC-10M-H |
10m |
|
SFP-25G-D-AOC-10M-DG |
10m |
|
SFP-25G-D-AOC-10M-DT (已停售) |
10m |
|
SFP-25G-D-AOC-20M |
20m |
|
SFP-25G-D-AOC-20M-H |
20m |
|
SFP-25G-D-AOC-20M-DG |
20m |
|
SFP-25G-D-AOC-20M-DT (已停售) |
20m |
